Окно с балконной дверью

Теплотехнический расчет трехслойной ограждающей конструкции
(окно с балконной дверью, с учетом нижнего этажа)

Описание

Наружная температура воздуха -40, внутренняя +20

• Наружный слой из облицовочного кирпича lam=0,76 толщина 120 мм.

• Утеплитель (пенополистирол lam=0,041 толщина 140 мм).

• Внутренняя кладка (кирпич пустотелый lam=0,7) толщина 400 мм.

В данном расчете в качестве связей были применены стеклопластиковые гибкие связи.

R0=4,093, что соответствует нормам СНиП. Перепад температур в наиболее холодной точке внутренней поверхности и температурой внутреннего воздуха 1,5 градуса, что гораздо ниже параметра установленного в СНиП (4 градуса).

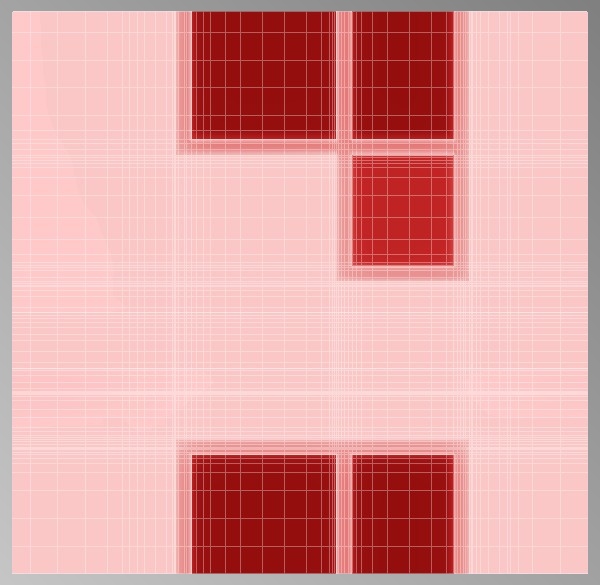

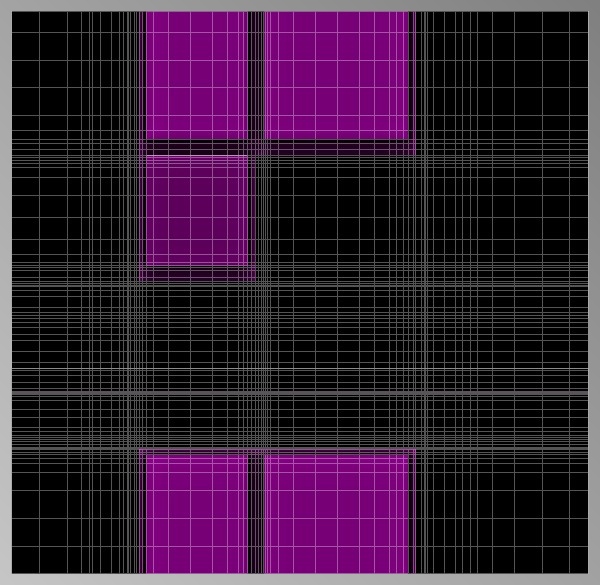

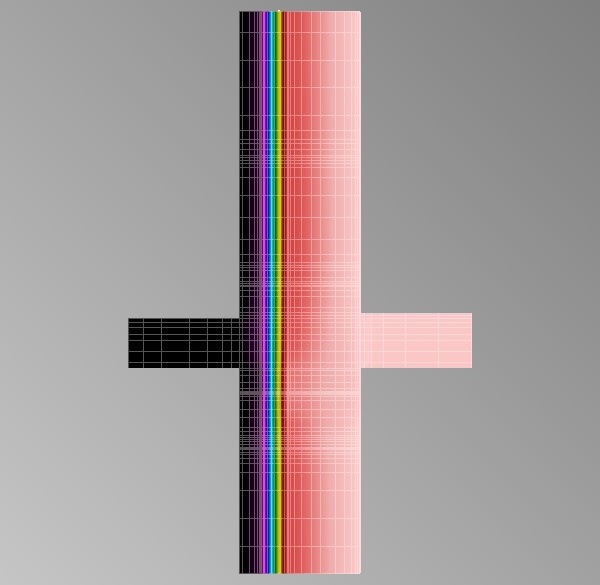

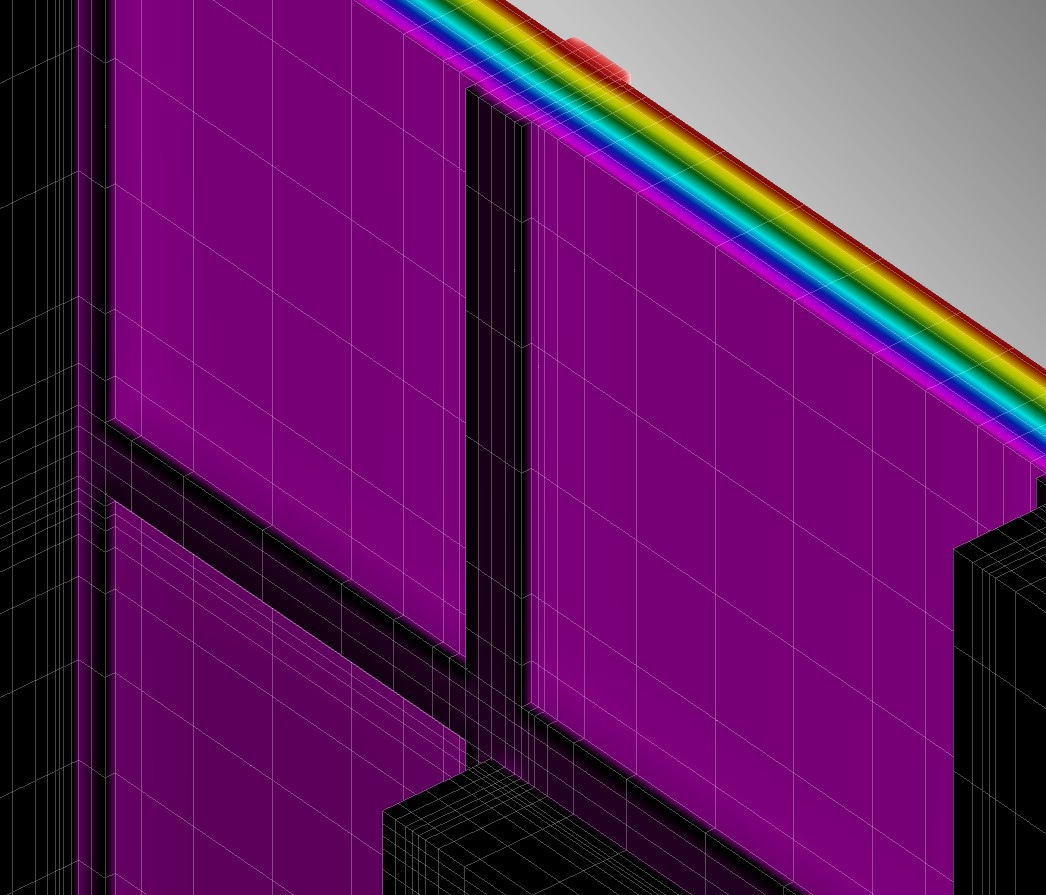

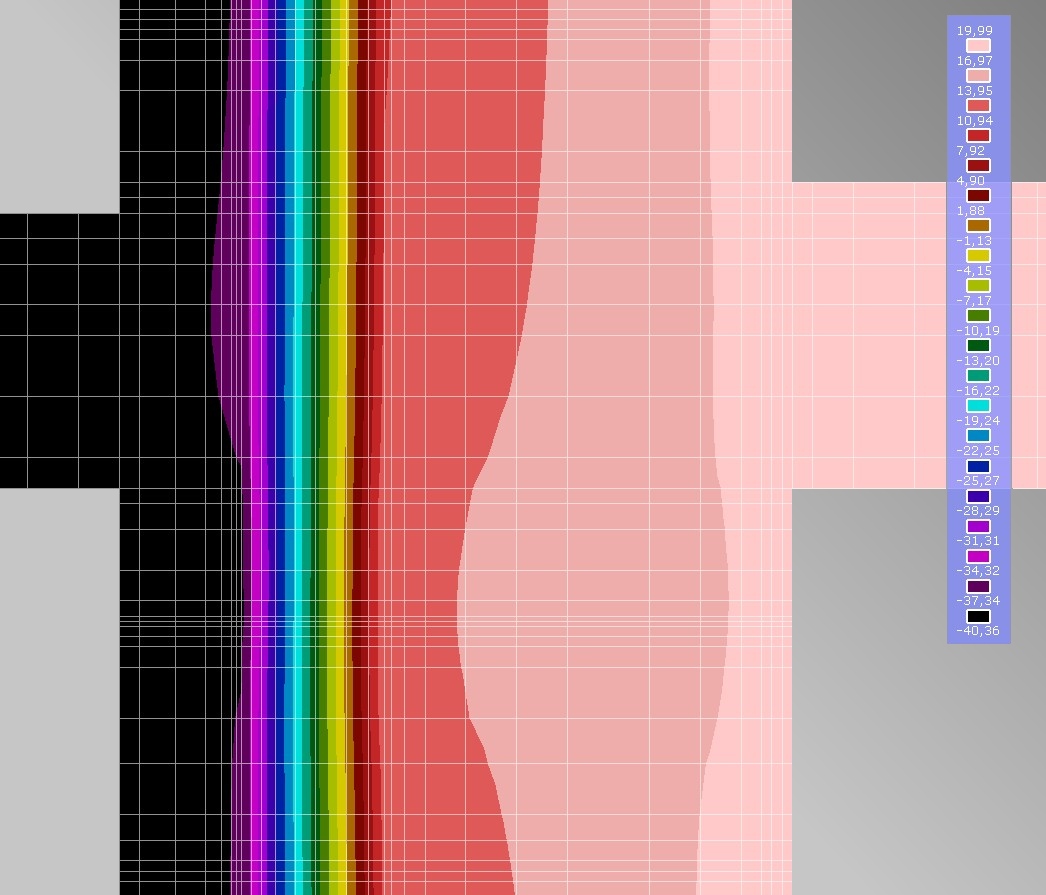

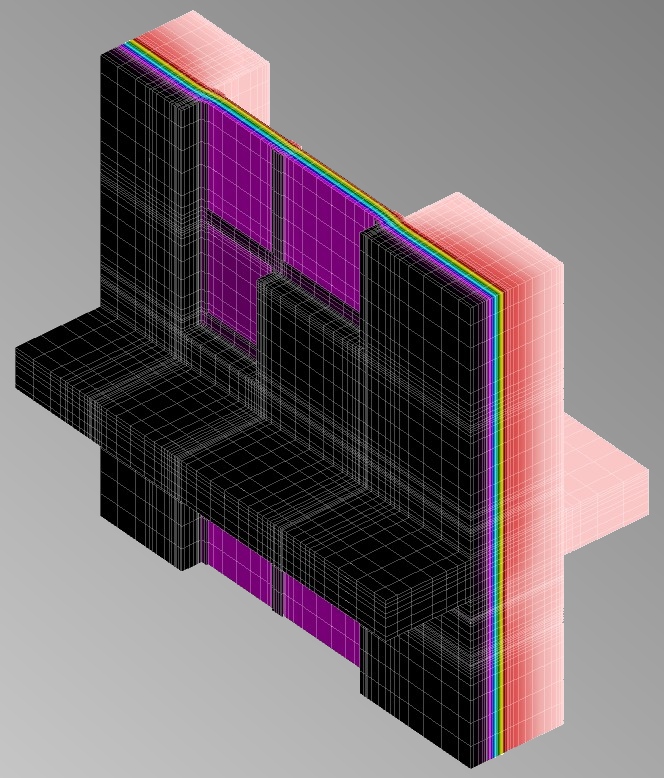

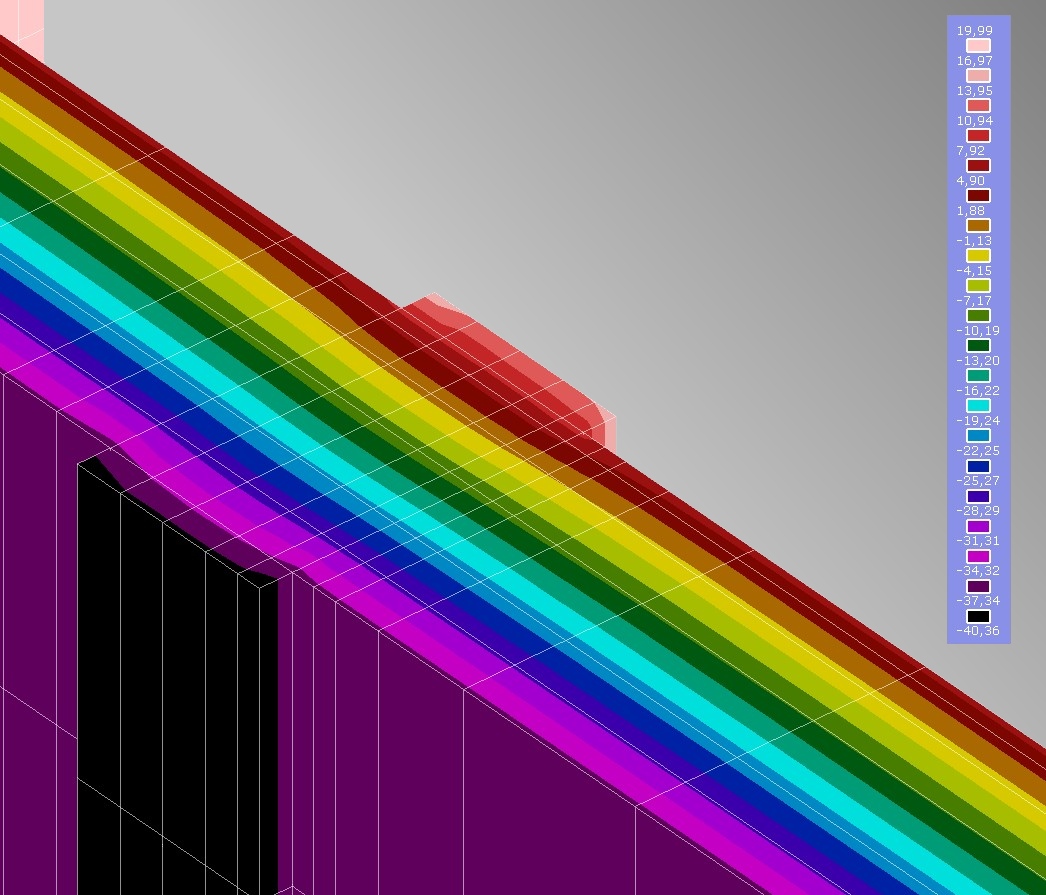

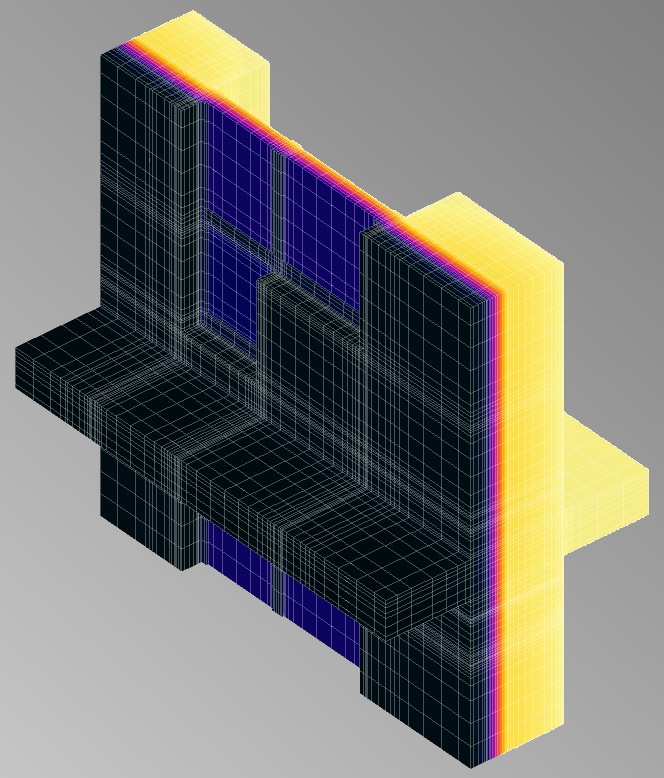

Изотермы

Замечания

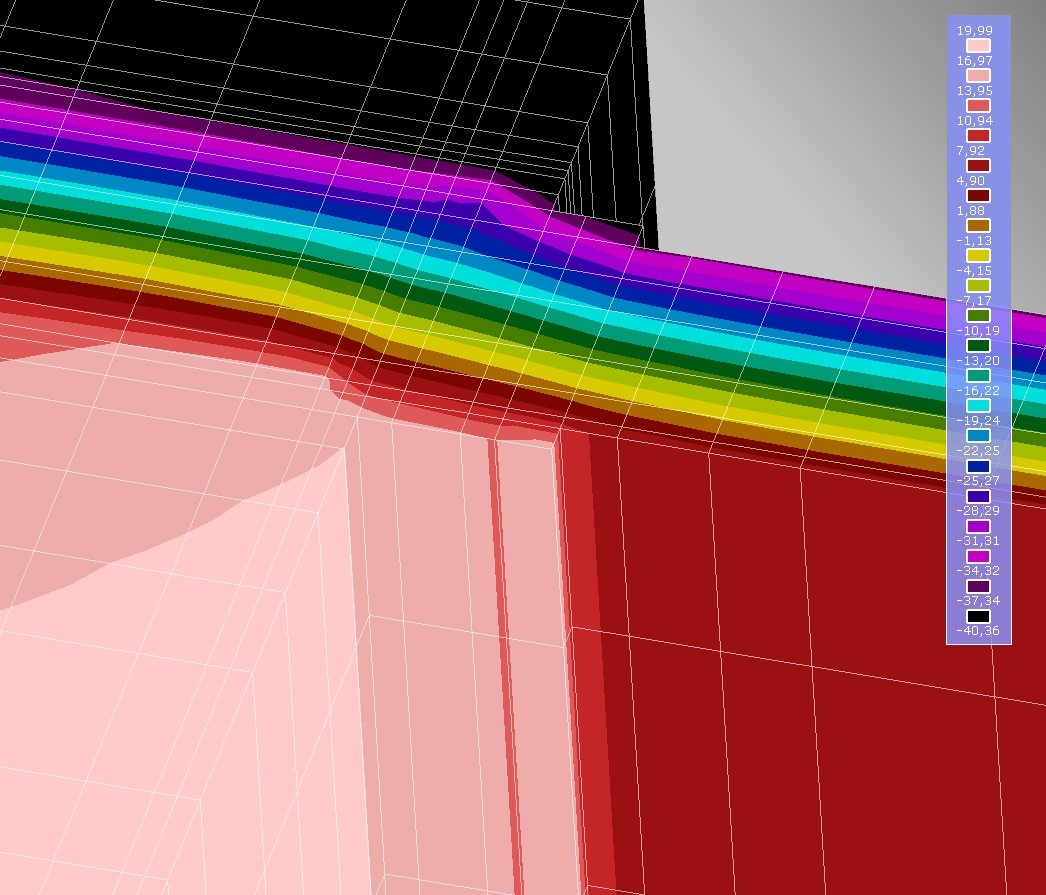

• Недостаточно детально дискретизирована область в зоне стыковки плиты перекрытия, с внутренней поверхностью ограждающей конструкции (ОК) (видимо, плита перекрытия должна быть внедрена в ОК), то же самое относится и к наружной поверхности ОК

• Не учтены металлические крепления наружной плиты перекрытия (балконное перекрытие), а значит и не учтены все «мостики холода», что может незначительно снизить тепловые характеристики конструкции, однако с учетом достаточно высокого значения R0=4,093, это не внесет, видимо существенных изменений в значение тепловых характеристик ОК

• Идеально выглядит ОК, в которой наружная и внутренняя части не соединены жесткими связями, т.е. полностью отсутствуют «мостики холода». Это идеальный вариант, с точки зрения теплотехники, но с точки зрения прочности вызывает сомнения (как известно гибкие связи из стеклопластика хорошо работают на растяжение, но гораздо хуже на сжатие). Это вопрос не теплофизики, а напряженно-деформированного состояния.

Вывод

Данная конструкция по тепловым характеристикам соответствует требованиям СНиП.

Скачать

Расчет можно скачать и открыть в программе Temper-3D (действующая версия — 6.14.04): файлы примера отображаются в модуле просмотра результатов, входящем в её поставку.
