Первый расчёт: от модели до результата

Расчёт в Temper-3D проходит одни и те же этапы независимо от сложности конструкции: подготовка модели (дискретизация), задание характеристик материалов, задание граничных условий, сам расчёт и просмотр результата.

Те же этапы разобраны в печатном руководстве: Фёдоров С. В., Кривошеин А. Д. «Руководство пользователя программным комплексом „TEMPER-3D“» к лабораторным работам по расчёту и моделированию температурного режима ограждающих конструкций зданий. — Омск: СибАДИ, 2018. — 29 с., PDF, 302 КБ. В нём по шагам разобраны дискретизация, характеристики материалов, граничные условия, расчёт и визуализация, приведён пример расчёта и запуск демонстрационного файла.

Более раннее издание — методические указания к практическим занятиям по дисциплине «Основы энергосбережения в зданиях», Омск: СибАДИ, 2003. — 29 с., PDF, 335 КБ.

Оба руководства описывают прежние версии программы: порядок действий тот же, вид окон другой.

Установка

Программа запускается из папки, где рядом с исполняемым файлом лежит библиотека GRV11DLL.dll — без неё программа не стартует. Разработчик советует всегда пользоваться более новой версией программы.

Модель и разбиение

Первый шаг — дискретизация: построение расчётной области и разбиение её на конечные элементы. Прежде чем браться за реальную конструкцию, стоит проверить программу на предельно простой модели, например на кубе, разбитом 5×5×5: если такая модель считается без сбоев, а сложная — нет, проблема почти наверняка в самой модели, а не в установке.

Разработчик отдельно предупреждает о типичных ловушках на этом шаге:

• слишком грубая простая область (например, квадрат 5×5), которую потом доизмельчают через PROC;
• слишком мелкое разбиение простой области с выходом на предельное количество узлов;
• использование искривлённых элементов;
• слишком мелкие детали (менее 0,1 мм) или, наоборот, слишком крупные (более 500 м) в сочетании с множителем.

Среди готовых файлов есть и нестационарный расчёт (beton) — если нужен именно такой, образец можно взять среди готовых примеров расчётов.

Материалы и граничные условия

Дальше идут «Характеристики материалов» и «Граничные условия»: конструкции присваивается теплопроводность и условия на поверхностях. Форматы соответствующих файлов и правила выбора цветов разобраны отдельно — в статье «Форматы файлов и цвета граничных условий».

Расчёт и результат

После того как условия заданы, запускается расчёт, а по его завершении — просмотр результата. Просмотрщик результатов входит в поставку программы.

Если результат вызывает сомнения или программа ведёт себя нестабильно

Прежде всего стоит упростить задачу до предела и проверить, воспроизводится ли проблема на ней — разработчик указывает как на типичные признаки неполадки неправдоподобный R0 (ожидали не менее 3, получили 1,2, либо температура внутри оказалась выше температуры внутреннего воздуха) и заметный разброс результатов у похожих расчётов. Если разобраться не удалось, упрощённый (а если воспроизвести не получилось — оригинальный) расчёт стоит отправить разработчику архивом: temper@temper3d.ru.

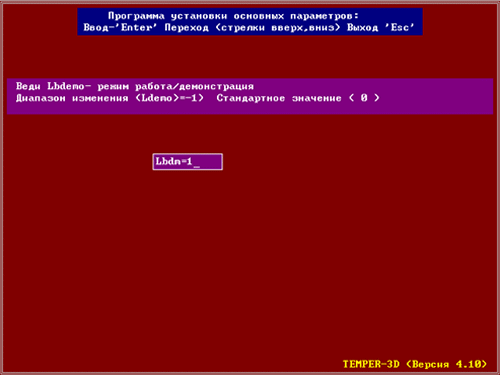

Раньше к этому добавлялась ещё одна проверка — совместимости видеокарты и аппаратной сигнатуры ПК, через архив «Проверка видеокарты», а также включение демонстрационного режима (параметр lbdem в «Установке параметров», рис. 1) на файле demo (рис. 2), чтобы отделить проблему установки от проблемы конкретной модели.

Разработчик «Temper-3D» Федоров С. В.
