Трёхмерный расчёт температурных полей

Плоская схема прячет промерзание. Объёмная — показывает.

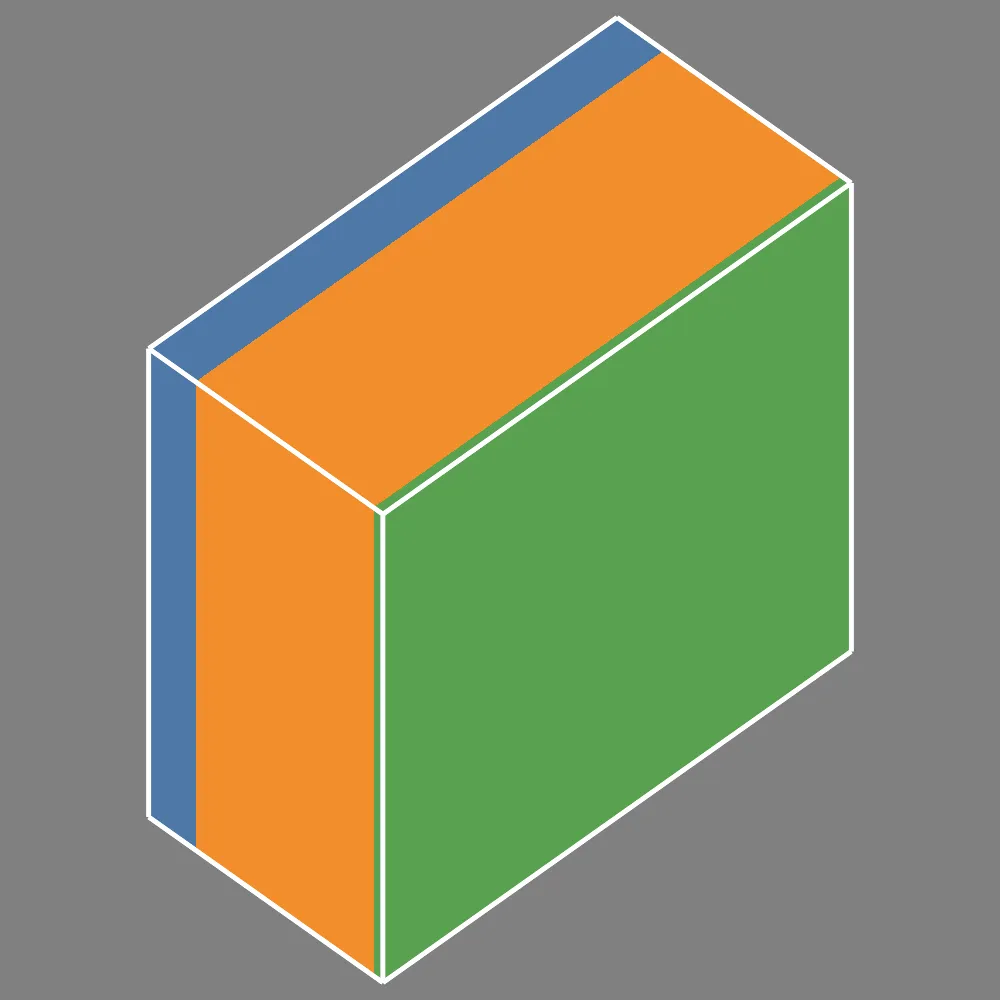

Temper-3D считает температурное поле узла ограждающей конструкции методом конечных элементов: изотермы, тепловые потоки по каждой поверхности, R₀ и температуру внутренней поверхности в любой точке.

Скачать и посчитать бесплатно Как проверена точность

pps03 · узел наружной стены · 38 912 узлов сетки −39 °C снаружи / +22 °C внутри

загрузка поля температур

−38,8+21,8 °C

срез 1800 мм

Сопротивление теплопередаче R₀

1,244м²·°С/Вт

Погрешность теплового баланса

0,0000032%

Конечных элементов

35 256

Время расчёта

20секунд

Числа — из отчёта pps03.mnm по модели, которую вы крутите выше.

Что даёт расчёт

Не картинку, а числа, которые идут в энергопаспорт и в проверку на конденсат.

поле

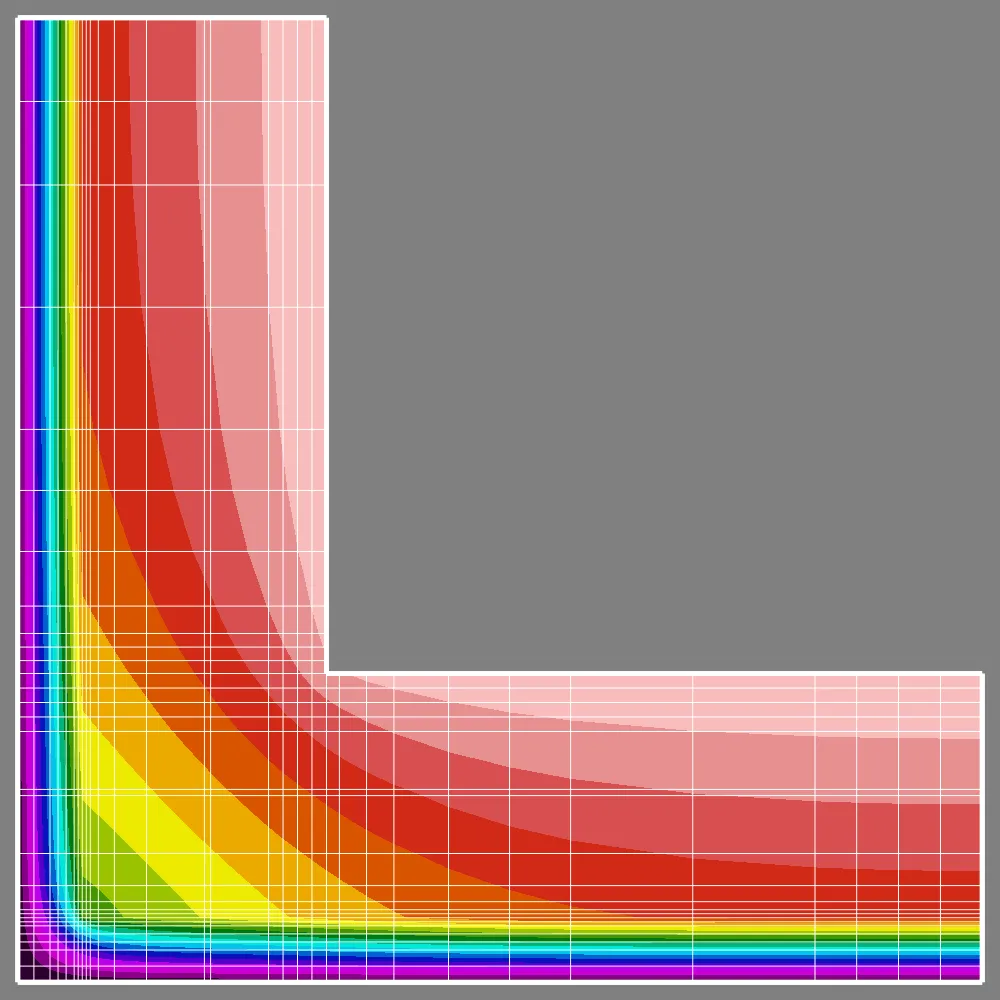

Изотермы в объёме

Температура в каждом узле сетки, сечения по любой плоскости, минимум на внутренней поверхности — там, где выпадет конденсат, если R₀ подобран по плоской схеме.

потоки

Тепловой поток по поверхностям

Поток через каждую группу граничных условий отдельно, сходящийся баланс входящего и выходящего тепла и приведённое сопротивление теплопередаче.

сходимость

Проверка собственной точности

Автоматическое измельчение сетки вдвое по каждой оси и сравнение двух расчётов — по критериям EN ISO 10211, а не «на глаз».

Проверено по эталонам EN ISO 10211

Стандарт задаёт четыре тестовые задачи с известным ответом. Вот что на них выдаёт Temper-3D.

Тест	Величина	Эталон стандарта	Temper-3D	Отклонение
Пример 1	температура в 28 контрольных точках	—	—	до 0,06 °C
Пример 2	тепловой поток	9,5 Вт/м	9,4925 Вт/м	0,08 %

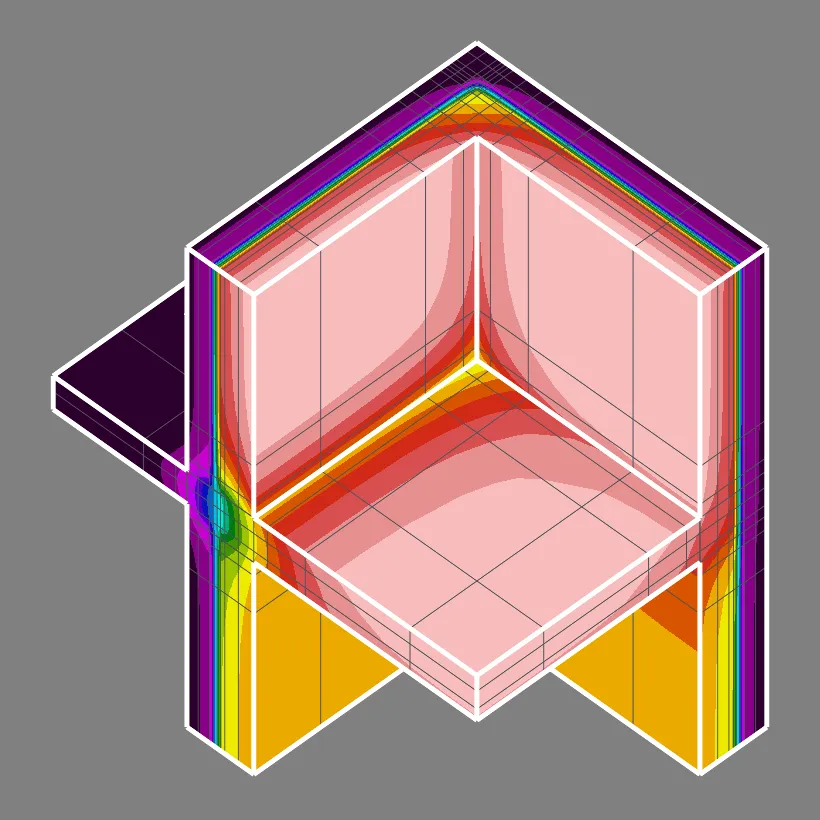

Пример 3	тепловой поток	59,98 Вт	60,002 Вт	0,07 %
Пример 4	максимальная температура поверхности	0,805 °C	0,803 °C	0,002 °C

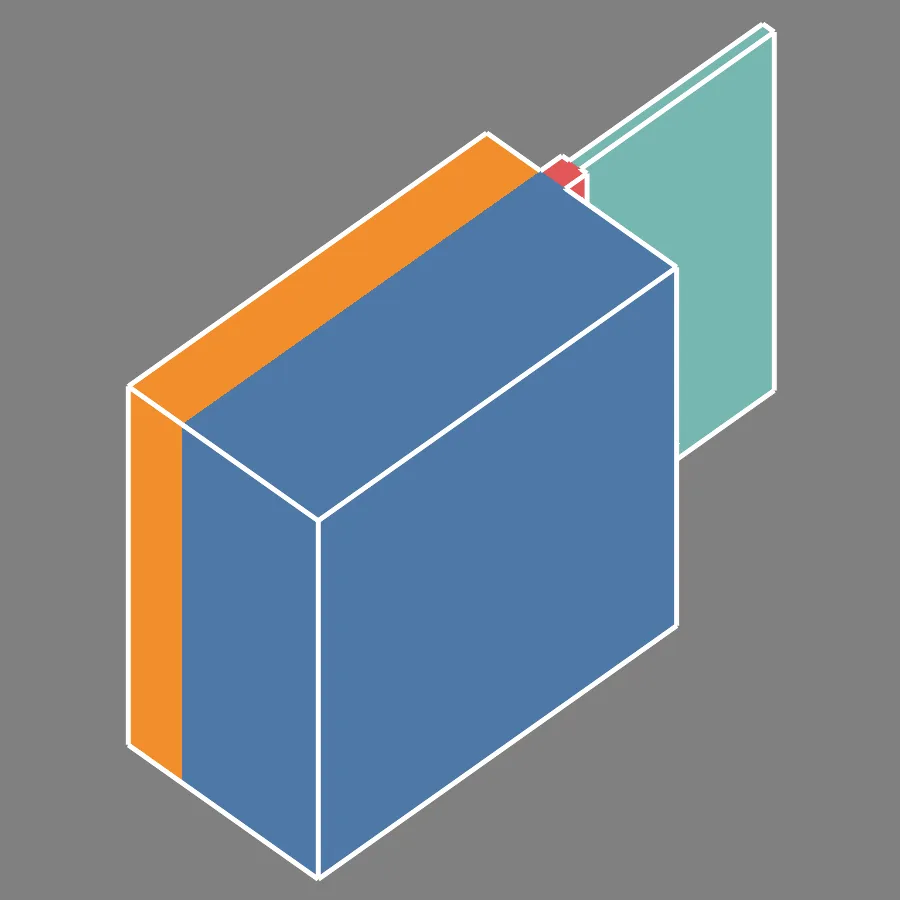

EN ISO 10077-2	коэффициент теплопередачи рамы U_f	1,36 Вт/(м²·°С)	1,36 Вт/(м²·°С)	0,00 %

Критерий сходимости: ΔQ ≤ 1 % при удвоении сетки

Температурный коэффициент: Δf_Rsi ≤ 0,005

Баланс потоков: ≤ 0,01 %

Источник — статья «Оценка корректности теплотехнических расчётов ограждающих конструкций методом конечных элементов», 2017. Сертификат соответствия ГОСТ Р действует до 2027 года.
